AFZ型暗杆式铸铁镶铜方闸门

　　特点

　　1、设备由门框、门板、密封圈、传动螺母及可调式楔块等部件组成，具有结构简单、耐用、安装方便、隐蔽性好等特点。

　　2、闸门安装在墙壁上，门板一般设于迎水面(单向);承受压力O.IMpa ;门板正反两面都承受水压(双向); 反向压力3.03Mpa°

　　3、密封工作面正向渗漏量<1.25L/min-m ,反向渗漏量《2.5L/min・m。

　　应用范围

　　用于给排水、防汛、水利水电工程中用来截止、疏通水流的作用。尤其是风景区、道路工程构筑物不适合安装使用明杆式铸铁镶铜闸门的场合。

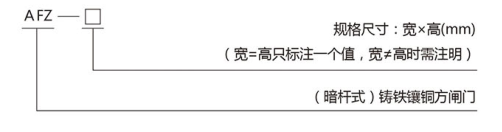

　　型号说明

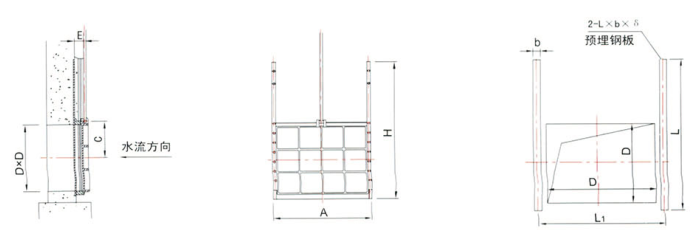

　　MFZ300-1000

规格型号	口径	外型及安装尺寸
规格型号	DxD	A	b	C	E	H	L	L1	6
AFZ -300	300x300	460	100	200	80	600	630	470	10
AFZ -400	400x400	560	100	250	95	800	850	570	10
AFZ -500	500 x500	660	100	310	95	1000	1060	670	10
AFZ -600	600x600	760	100	360	95	1200	1260	770	10
AFZ -700	700x700	940	100	420	110	1400	1460	950	10
AFZ -800	800x800	1030	100	470	110	1600	1670	1040	10
AFZ-1000	1000x1000	1260	120	580	140	2000	2080	1270	10

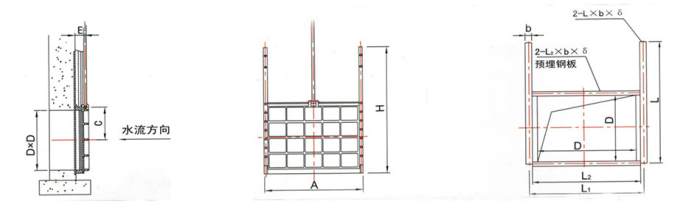

　　AFZ1200-2400

规格型号	口径	外型及安装尺寸
规格型号	DxD	A	b	C	E	H	L	Li	l₂	6
AFZ -1200	1200x1200	1470	120	690	150	2400	2480	1480	1360	12
AFZ -1400	1400x1400	1680	120	800	200	2800	2880	1690	1570	12
AFZ-1600	1600x1600	1880	120	900	220	3200	3290	1890	1770	12
AFZ -1800	1800x1800	2080	120	1000	240	3600	3690	2090	1970	12
AFZ -2000	2000x2000	2280	160	1110	280	4000	4100	2290	2130	16
AFZ -2200	2200x2200	2480	160	1210	280	4400	4100	2290	2330	16
AFZ -2400	2400x2400	2660	160	1315	320	4800	4920	2670	2510	16

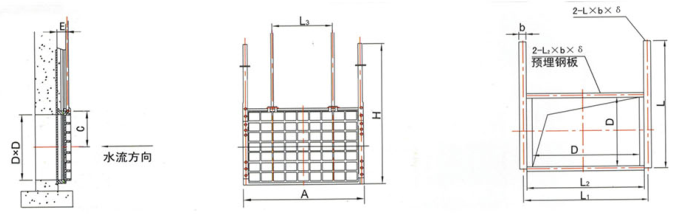

　　AFZ2600-5000

规格型号	口径	外型及安装尺寸
规格型号	DxD	A	b	C	E	H	L	J	l₂	L3	6
AFZ -2600	2600x2600	2880	160	1410	320	5200	5330	2890	2730	1300	16
AFZ -2800	2800x2800	3080	160	1515	320	5600	5730	3090	2930	1400	16
AFZ -3000	3000x3000	3310	200	1620	320	6000	6150	3320	2130	1500	20
AFZ -3500	3500x3500	3820	200	1880	320	7000	7150	3830	3630	1800	20
AFZ -4000	4000x4000	4330	200	2130	360	8000	8180	4340	4140	2000	20
AFZ -4500	4500x4500	4830	200	2380	360	9000	9190	4840	4640	2200	20
AFZ -5000	5000x5000	5350	200	2650	380	10000	10200	5360	5160	2500	20
