STZ型升降式调节闸门

　　概述

　　本堰门一般安装在沉淀池、曝气池和配水井等处,用于调节水位和流量，STZ型升降式调节闸门型式、安装方法与闸门类似，工作方式向下为开、向上为关，堰门迎水面安装。堰门主要有堰框、堰板、楔紧装置等部件组成。

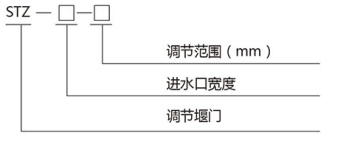

　　型号说明

　　安装尺寸表

型号规格 DxD1	安装型号(mm )
型号规格 DxD1	A	B	C	E	F	G	H	H】	k	nx\|i	l₂	l₃	nx\|3	nq	R	0>d	axb
STZ300x400	430		265	46	38	24	740	70	300	1x300				6-0)22	25	14	100x100
STZ400x300	640		215	40	55	20	570	80	240	1x240				4-0)18.5	26	14	100x100
STZ500x400	700		265	88		40	740	35	250	3x250				8-624	35	25	100x100
STZ500x600	700		390	108		40	1000	75	250	3x250				10-0)26	35	30	100x100
STZ500x900	700		555	118		40	1750	85	300	5x350				4-① 18.5	35	16	100x100
STZ600x300	840		215	40	65	45	570	80	240					4-0)18.5	26	16	100x100
STZ800x300	1040		215	40	75	50	570	80	240					14-<P26	24	30	100x100
STZ800x400	1040		265	40	65	50	770	110	300	1x300				4-018.5	24	16	100x100
STZ1000x500	1240		315	47	70	65	860	120	360	1x360				4-0)24	30	16	100x100
STZ1200x300	1400		215	47	70	70	570	80	240	1x240				4-0)24	30	16	120x120
STZ1200x600	1400		390	47	70	70	1000	140	250	2x250				4-424	30	16	120x120
STZ1200x800	1500	1080	505	115	80	70	1500	250	550	2x550	100	500	2x500	12922	40	16	120x120
STZ1600x800	1880	1080	505	110	80	100	1500	100	300	4x300	220	420	3x420	18-022	30	50	120x120
STZ1600xl000	1880	1280	605	110	80	100	1850	100	420	4x420	220	420	3x420	18-0)22	30	40	120x120
STZ1600xl300	1864	1580	775	205	80	100	2500	120	480	5x480	300	420	3x420	20422	40	50	120x120
STZ1800x800	2080	1080	505	115	80	120	1500	120	400	3x400	210	460	3x460	16-0)22	40	50	150x150

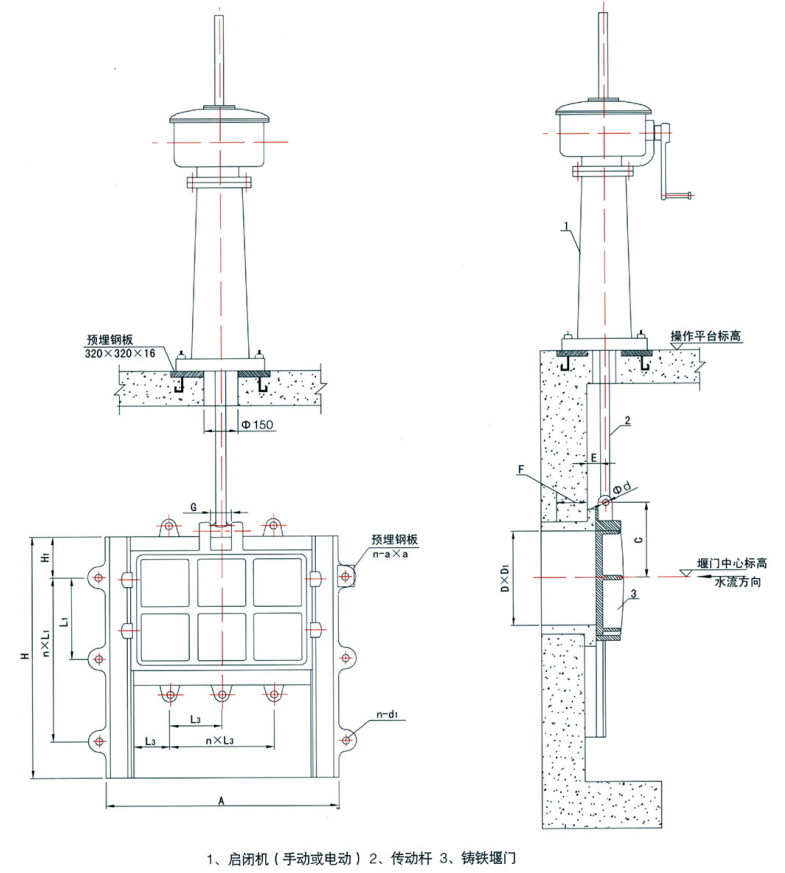

　　外形及安装尺寸图
