工作原理及构造

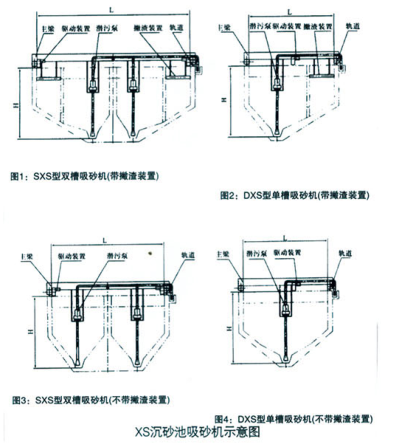

XS型系列吸砂机如图1、图2所示，由主梁、驱动装置、潜污泵、撇渣装置、轨道和控制箱等组成
吸砂机在置于池顶的钢轨上根据设定的周期自动往返运行，将池底部砂水混合液提升并排至池边的集水渠。当顺水流行驶 时，撇渣板下降刮除浮渣并送至池末端的渣槽;反向行驶时，撇渣板提升，离开液面以防浮渣逆行(亦可根据工艺要求，反向撇渣)。不带撇渣装置的吸砂机结构见图3、图4。
特点
1、采用公司引进德国技术一潜水无堵塞泵提升和输送 砂水混合液，比气提泵简单并可避免空压机运行时产生的噪音
2、采用电液推杆驱动撇渣板，结构紧凑。
应用范围
XS系列吸砂机用于污水处理厂沉砂池和曝气沉砂池， 将沉降在池底上的砂子、煤渣等重度较大的颗粒和污水的混 合液提升并输送至与砂水分离器联接的渠道。

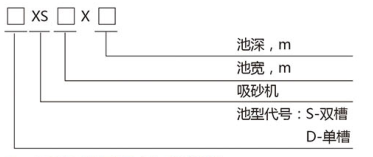

型号说明
规格型号及技术参数
XS-2 | XS-4 | XS-6 | XS-8 | XS-10 | XS-12 | |
池宽（L）m | 2~3 | 4 | 6 | 8 | 10 | 12 |
池深（H）m | 1~3 | |||||
潜水泵型号 | AV14-4（潜水无堵塞泵） | |||||
潜水泵特性 | 扬程：2m 流量：54m3/h功率:1.4KW | |||||
繼功率KW | 0.55（单耙） | |||||
驱动装置功率KW | <0.37 | <2x0.37 | ||||
行驶 / min | 2~5 | |||||
钢轨型号 | 15kg/m GB11264-89 | |||||
轨道预埋件断面尺寸mm | （bl-20）x60xl0 （bl:沉砂池墙体頸） | |||||
睥预埋件间距mm | 1000 | |||||
注：1、表中可按用户要求的尺寸制造;
2、 潜污泵流量可按用户要求通过切削叶轮下调;
3、 撇渣板的宽度、位置根据曝气布置由用户决定。
