MHCY型高效药削除油斜管沉淀器

　　概述

　　我公司生产的MHCY型高效药剂除油斜管沉淀器已在全国钢铁企业的废水处理工程中得到广泛运用，为了适应钢铁企业含油废水处理，我公司根据原有斜板沉淀器多年运行经验，与钢铁企业的废水处理专家共同研制开发出新一代专用于含油污水处理的 MHCY型高效药剂除油斜管沉淀器，与WYX鞘板沉淀器相比MHCY型高效药剂除油斜管沉淀器具有效率高,可多台蛆合，占地面积小等特点。

　　型号说明

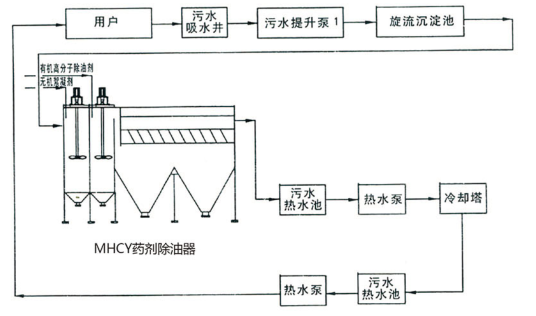

　　工作原理及性能

　　MHCY型高效药剂除;由斜管沉淀器采用化学凝聚的方法，向水中投加两种药剂，即无机类药剂(如：硫酸铝，聚合氯化铝等)和有机高分子除油剂，两种药剂分别在混合池和第二混合池中与水混合，含油污水经混合反应絮凝后,水中的5萌口悬浮杂质在斜管沉淀器内分离沉降，达到净水的目的。经生产实践验证，当进水含油量在80mg/L左右，悬浮物在250mg/L 时，其出水含油量在10mg/L以下，悬浮物在20mg/L以下。MHCY型高效药剂除油斜管沉淀器采用多斗重力排泥，污椭送可采用泵送、重力流，或采用气提5摒升输送。我公司配有气提法提升输泥成套设备,有气源的工厂企业可以选用。

　　技术参数表

型号		MHCY-1OO	MHCY-200	MHCY-250	MHCY-300	MHCY-400	MHCY-500	MHCY-600
型号		100	200	250	300	700	500	600
尺寸 (mm)	长	5200	9500	12500	14000	9500	12500	14000
	宽	4000	7000	3500	4000	4000	7000	8000
	高	7000	7000	7000	7000	7000	7000	7000
进水浮悬物含量(mg/L)		<500
出水浮悬物含量(mg/L)		<20
进水舍Effi(mg/L)		<100
出水含油量(mg/L)		<10
混合机总功率(kW)		3.3	4.4	4.4	4.4	8.8	8.8	8.8
运行荷载(t/套)		163	330	450	480	660	900	1320
组合形式		单台	单台	单台	单台	双台	双台	双台
组合形式			双斗	三斗	三斗	四斗	六斗	六斗

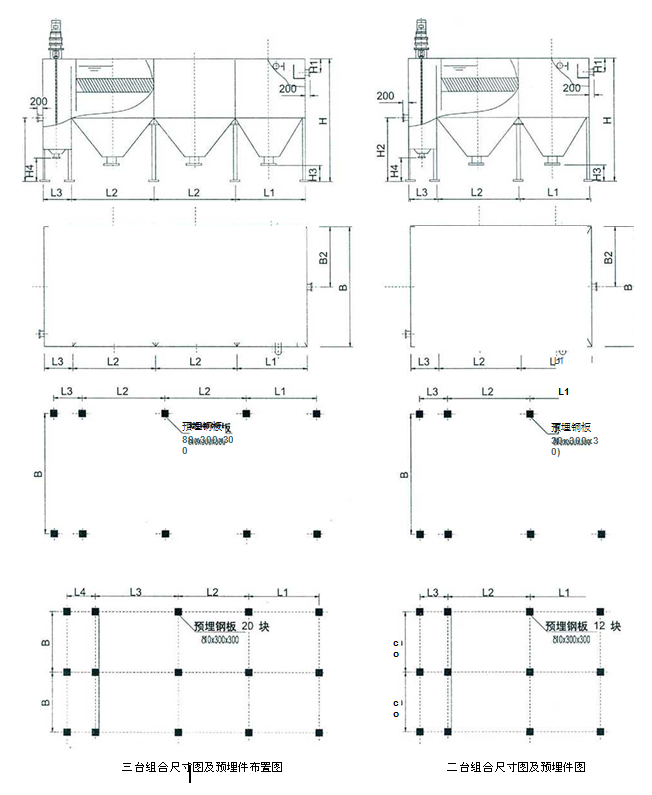

　　外型尺寸，管口方位及基础尺寸表

型号	MHCY-100	MHCY-200	MHCY-250	MHCY-300	MHCY-400	MHCY-500	MHCY-600
夕照接管尺寸(mm)
长L	5200	9500	12500	14000	9500	12500	14000
L1	4000	7000	3500	4000	4000	7000	8000
L2	—	7000	3500	4000	4000	7000	8000
L3	1200	1500	2000	2000	1500	2000	2000
宽B	4000	4000	3500	4000	4000	7000	8000
高H	7000	7000	7000	7000	7000	7000	7000
接管尺寸(mm)
进水管D1	DN200	DN250	DN300	DN300	DN250	DN300	DN300
进水管D2	DN200	DN250	DN300	DN350	DN250	DN300	DN350
漩淋E泥管D3	DN200	DN250	DN200	DN200	DN200	DN200	DN200
混合槽排泥管D4	DN250	DN150	DN150	DN150	DN150	DN150	DN150
B1	2000	2000	1750	2000	2000	1750	2000
B2	500	500	500	500	500	500	500
H1	800	800	800	800	800	800	800
H2	3000	3000	3000	3000	3000	3000	3000
H3	800	800	800	800	800	800	800
H4	1000	1000	1000	1000	1000	1000	1000
蛆合形式	单台	单台	单台	单台	WCX-200	WCX-250	WCX-300
	单斗	双斗	三斗	三斗	双台四斗	双台六斗	双台六斗

　　注：管口法兰均按国标GB9119.7-88 PN = l.OMPa制造


　　结构及安装形式

　　1. 本设备为钢结构件焊接成整体，以上型号设备由我厂到现场焊接組装。

　　2. 本设备内外表面均采用防腐底漆和面漆保护,经久耐用，

　　3. 本设备柱脚与基础固定可采用螺栓固定也可采用基础预埋钢板点焊固定之.所有基础面应在同一水平面上。

　　4. 本设备应安装在混凝土地坪面上,以利排泥和维修，

　　5. 本设备电控部份由使用单位根据布置可自行设计安装，也可由我厂提供成套设备安装，订货时应注明。
