工作原理
本机型为为双周边驱动，中心支墩式，上部设有浮渣收集装置，采 用中心配水，利用液位差自吸杰非泥，适宜的直径范围大于18米。
应用范围
本机型多用于大直径的辐流式沉淀池的机械刮泥。
型号说明

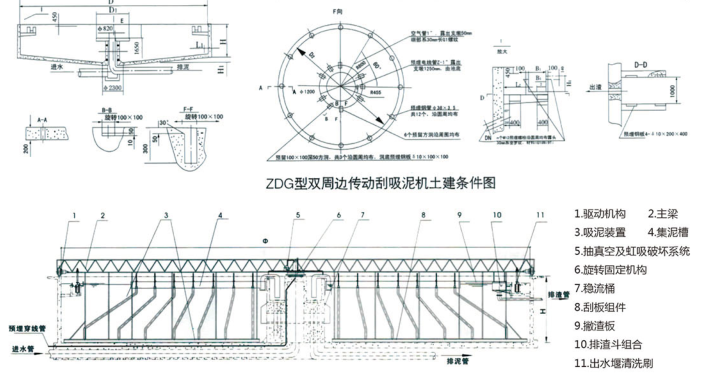

用户选定型号后提供滓a 土建条件图。
规格型号及技术参数
参数 型号 | 池径D (m) | 池深H (m) | 周边线速度 （m/min） | 驱动功率 （kw） |
ZDG20 | 20 | 3.5 | ~2 | 0 75x2 |
ZDG25 | 25 | 3.5 | ~2 | 0 75x2 |
ZDG30 | 30 | 4.0 | ~2 | 0.75x2 |
ZDG35 | 35 | 4.0 | ~2 | 1.5x2 |
ZDG40 | 40 | 4.5 | ~2 | 1.5x2 |
ZDG45 | 45 | 45 | ~2 | 1.5x2 |
ZDG50 | 50 | 5.0 | ~2 | 1.5x2 |
ZDG55 | 55 | 5.0 | ~2 | 1.5x2 |
ZDG60 | 60 | 5.2 | ~2 | 2.2x2 |
ZDG80 | 80 | 5.5 | ~2 | 2.2x2 |
ZDG100 | 100 | 5.5 | ~2 | 4.0x2 |
土建尺寸表
鑼 型号 | ZDG20 | ZDG25 | ZDG30 | ZDG35 | ZDG40 | ZDG45 | ZDG50 | ZDG55 | ZDG60 |
H(mm) | 3.0-3.5 | 3.0~3.5 | 3.0~3.5 | 3.0-3.5 | 3.0 〜3.5 | 3.0~3.5 | 3.0~3.5 | 3.0~3.5 | 3.0 〜3.5 |
Hl(mm) | 590 | 750 | 910 | 1070 | 1240 | 1400 | 1570 | 1730 | 1900 |
Dl(mm) | 3850 | 4050 | 4250 | 4450 | 4650 | 4850 | 5050 | 5250 | 5450 |
D2(mm) | 3580 | 3780 | 3980 | 4180 | 4380 | 4580 | 4780 | 4980 | 5180 |
Ll(mm) | 400 | 500 | 600 | 600 | 600 | 600 | 800 | 800 | 800 |
L2(mm) | 1200 | 1200 | 1500 | 1500 | 1750 | 1750 | 2000 | 2000 | 2200 |
预埋套管 DN（mm | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 300 | 300 |
H2(mm | 500 | 500 | 550 | 600 | 600 | 700 | 700 | 700 | 700 |
Bl(mm) | 550 | 500 | 500 | 550 | 550 | 600 | 600 | 600 | 600 |
n（个） | 113 | 148 | 173 | 208 | 233 | 268 | 293 | 323 | 353 |
nl（个） | 103 | 138 | 163 | 198 | 223 | 258 | 283 | 313 | 343 |
